【中联牌】ZBH5183GQXDFBEV型纯电动清洗车

ZBH5183GQXDFBEV型纯电动清洗车是长沙中联重科环境产业有限公司开发的新能源产品。产品采用东风商用车有限公司生产的DFH1180BEV1型纯电动载货汽车底盘，并加装水罐、护栏总成、上装电机及传动、前鸭嘴冲洗装置、前对冲冲洗装置、后洒水、水炮、气路系统与电气控制系统等部件改装而成。

该车功能多样，造型美观大方，有高效、环保、可靠的优越性能。

①产品图片

右45°

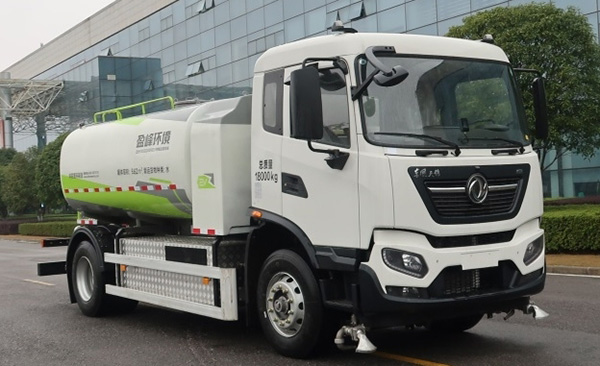

左45°

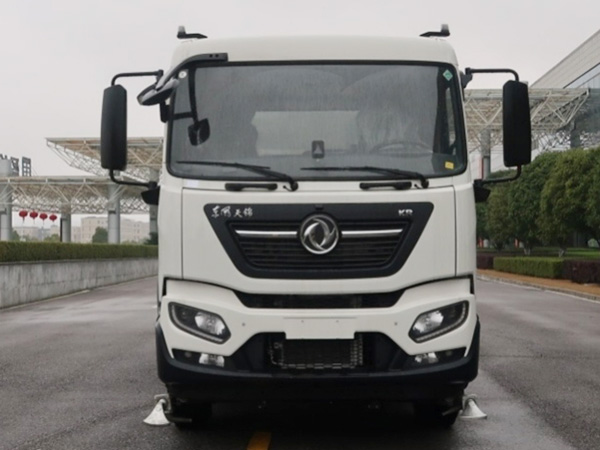

前

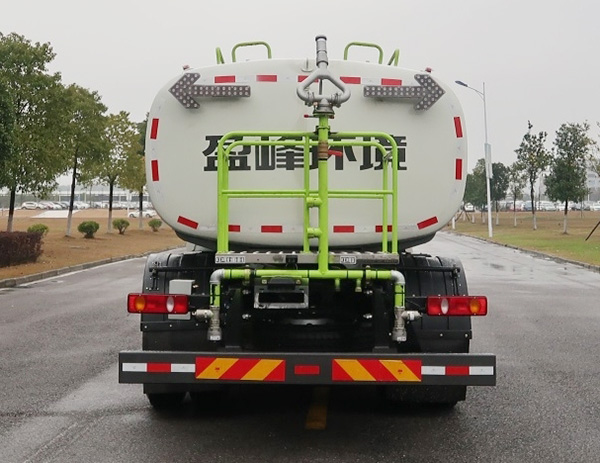

后

②产品主要结构及性能特点

1.底盘

采用东风商用车有限公司生产的DFH1180BEV1型纯电动二类底盘，动力强劲，承载能力强，技术先进质量可靠。

驱动电机：采用苏州绿控传动科技有限公司生产的TZ370XS-LKM1103型永磁同步电机，防护等级达到IP67级。该电机输出效率高可达95%，峰值功率160kW，最大扭矩1100Nm，可靠性高，使用寿命长。

电控：采用知名品牌控制器，防护等级达到IP67级。该控制器具有过压欠压、过流、过热保护功能。

电池：采用宁德时代新能源科技股份有限公司生产的磷酸铁锂电池。该电池系统通过了严格的振动、冲击、挤压、湿热循环、海水浸泡、外部火烧、过温保护等试验。电池防护等级达到IP68级。电池总电量210.57kWh。

2.上装电机及其传动装置

上装采用知名品牌的永磁同步电机。额定功率40kW，最大工作转速3200r/min，防护等级达到IP67级以上。上装电机直连驱动低压水泵。传动环节紧凑，效率高，噪声低。

3.水罐

水罐总容积达11.45m³，总容量9.62m³，有效容积9.15m³。水罐容积大，工作时间长。水罐采用有限元分析方法优化设计，并通过了严格的可靠性试验，水罐采用先进的一次性包罐成型技术，渗透无损探伤检测，不漏水，寿命长，水罐内部采用环氧煤沥青漆专业防腐涂层，保证了防腐效果。

4.低压水路系统

低压水泵：采用著名企业自吸式双级离心泵，效率高，可靠性好。水泵最大工作转速3200 r/min，额定工作压力1.1MPa，额定流量50m³/h。

前鸭嘴冲洗装置：前鸭嘴冲洗装置由气动切断阀控制，适用于冲洗路面及路沿，可在一定范围内任意调节鸭嘴型喷头的冲洗方位，冲洗宽度不小于10m。

前对冲冲洗装置：前对冲冲洗装置左右各一个圆锥喷嘴，双向冲洗，均由气动切断阀控制，松开喷嘴处两个旋转套，可任意调节喷嘴角度，前对冲可一次冲洗6条车道。

后洒水装置：后洒水装置采用气动切断阀控制后洒水嘴的开启与关闭，同时开启两个后洒水嘴时，洒水宽度不小于14m。

水炮：水炮为铝制远射程水炮, 安装于后工作台的右侧。水炮可0 ～ 360°旋转、炮体可上下俯仰操作。正反拧转炮体前部的调节套管，可调节水流的喷射形状（柱状或锥状）及关闭水炮。水炮由手动球阀控制，工作中可任意开闭水炮，水炮射程不小于50m。

5.作业操作方式

    车辆采用“显示屏+控制器+CAN总线操作面板”的控制模式。作业起动和作业停止时，通过操作盒控制前鸭嘴、前对冲以及后洒水的开启和关闭，并通过旋钮无级调速电机转速。

③产品主要技术参数

④产品主要优势

1.性能优越

水罐：水箱体采用Q235B材料，内部采用防波板缓冲结构设计，底架采用框架结构，保证了整体的结构强度、刚度。

2.质量优良

（1）采用国内知名品牌底盘，技术成熟、应用广泛，具有良好的可靠性和安全性。

（2）采用国际知名品牌的蓄电池、电机、控制器，以及其它电气元件，性能优良，工作可靠。

3.安全可靠

（1）配备缺水报警、防止水泵无水运转的电气系统。水罐水位低于设计位置时，系统发出缺水报警提示音，并自动停止低压水泵运转，防止水泵无水干烧。

（2）配备高品质铝合金防滑爬梯。

作业人员踩着铝合金防滑爬梯上下后平台时安全可靠，有效防止摔伤。
