【中联牌】ZBH5083GQXSHBEV型纯电动清洗车

ZBH5083GQXSHBEV型清洗车是长沙中联重科环境产业有限公司开发的新能源产品，采用上汽大通汽车有限公司的SH1087ZFEVMZY1纯电动底盘改装，通过加装水罐、电机及传动、低压水路、后作业平台、控制系统等改装而成。该产品具备一套低压冲洗系统。包括前冲鸭嘴、前对冲、后洒水嘴、水炮总成等作业装置。

①产品图片

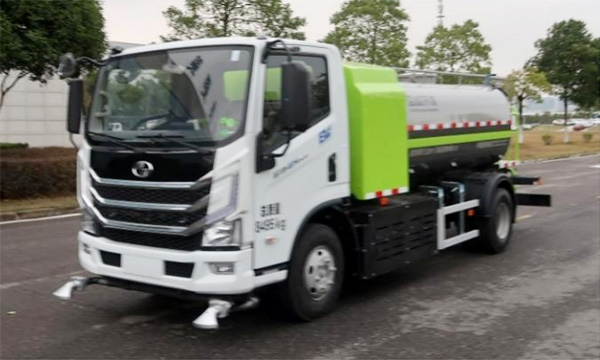

左45°

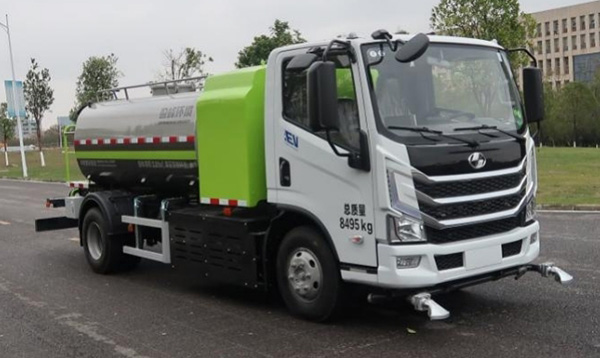

右45°

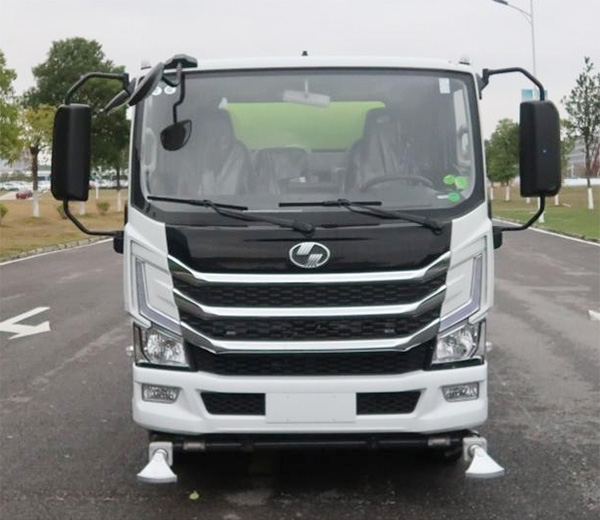

前

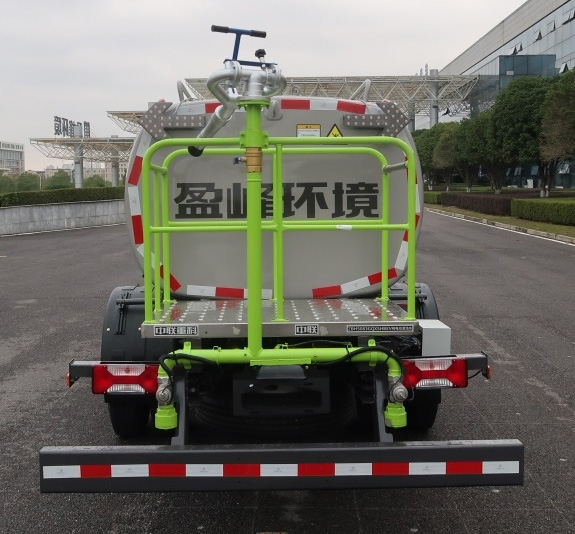

后

②产品主要结构及性能特点

1.底盘

底盘：采用上汽大通汽车有限公司的SH1087ZFEVMZY1纯电动底盘改装，动力强劲，承载能力强，技术先进，质量可靠。

电机：采用TZ370XS-LKM0759型永磁同步电机，额定功率70kW，峰值功率120kW。

2.上装电机及其传动装置

上装电机采用TZ210XTY3314A-WX型电机。额定功率25kW，额定转速1450r/min，额定转矩180Nm。

上装电机通过万向节传动轴直连驱动低压水泵，传动环节紧凑，效率高，噪声低。

3. 前冲鸭嘴

前冲鸭嘴主要用于冲洗地面和路沿，采用万向球接头结构，实现任意角度喷水。

4.电池、电机、电控

电池：采用宁德时代品牌的磷酸铁锂动力电池系统。该电池系统通过了严格的振动、冲击、挤压、湿热循环、海水浸泡、外部火烧、过温保护等试验，符合GB 38031-2020检验要求。电池防护等级达到IP67级。

电机：采用TZ370XS-LKM0759型电机，防护等级达到IP67级。该电机输出效率最高可达95%，额定功率70kW，最大扭矩750Nm，可靠性高、使用寿命长。

电控：采用上海鑫国动力科技有限公司生产的 KTZ54X32S5MC54SA00型控制器，防护等级达到IP67级。该控制器具有过压、欠压、过流、过热保护功能。

5.后洒水

后洒水为圆柱形洒水喷头，主要用于地面的洒水作业。洒水宽度超过12m。

6.水炮

水炮主要用于远程冲洗作业，射程超过28m。也可以调节水柱为花洒状，用于路边的绿化带浇灌作业。

7.水罐

水罐采用优质碳钢包罐成型。罐体总容量3.81m³，水罐总容积4.6m³。水罐内部采用环氧煤沥青漆专业防腐涂层，保证了防腐效果。

8.作业操作方式

③产品主要技术参数

④产品主要优势

1.性能优越

水罐：水罐采用有限元分析方法优化设计，并通过了严格的可靠性试验。水罐内部采用环氧煤沥青漆专业防腐涂层。

2.质量优良

（1）采用国内知名品牌底盘，技术成熟、应用广泛，具有良好的可靠性和安全性。

（2）采用国际知名品牌的蓄电池、电机、控制器，以及其它电气元件，性能优良，工作可靠。

3.安全可靠

（1）配备缺水报警、防止水泵无水运转的电气系统。水罐水位低于设计位置时，系统发出缺水报警提示音，并自动停止低压水泵运转，防止水泵无水干烧。
