【中联牌】ZBH5120TCASHABEV型纯电动餐厨垃圾车

ZBH5120TCASHABEV型纯电动餐厨垃圾车是长沙中联重科环境产业有限公司在消化吸收国内外同类产品优点的基础上，结合自身多年设计经验，开发设计出的新一代餐厨垃圾车产品。该车采用上汽大通汽车有限公司纯电动二类底盘改装, 作业稳定性高，外形美观，性能优良；其综合性能达到国内同类产品先进水平。

该车采用连杆式侧提桶投料，可适应标准240L/120L垃圾桶。产品采用CAN总线控制，自动化程度高，一键式全自动排料功能，大大降低了操作者的劳动强度；两种排料方式：推挤排料和密闭排料(选装)可适用不同用户的需求。

①产品图片

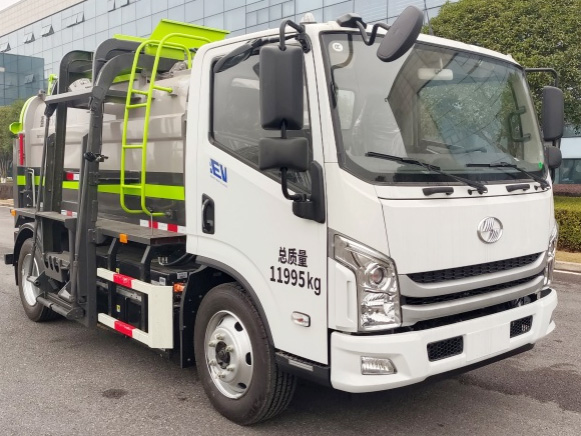

右45°

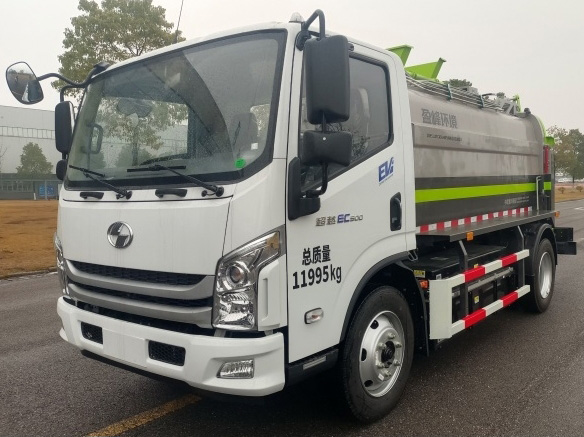

 左45°

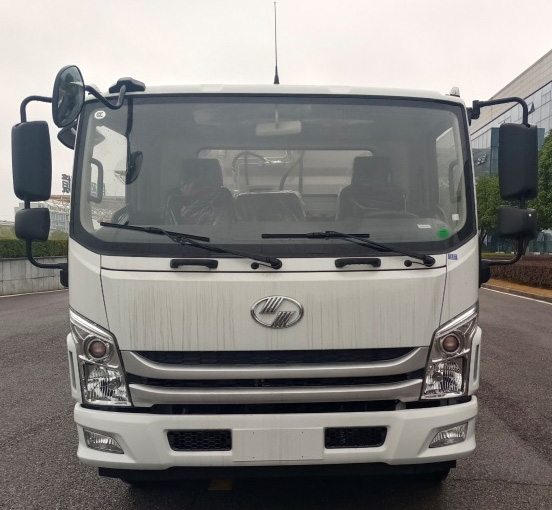

前

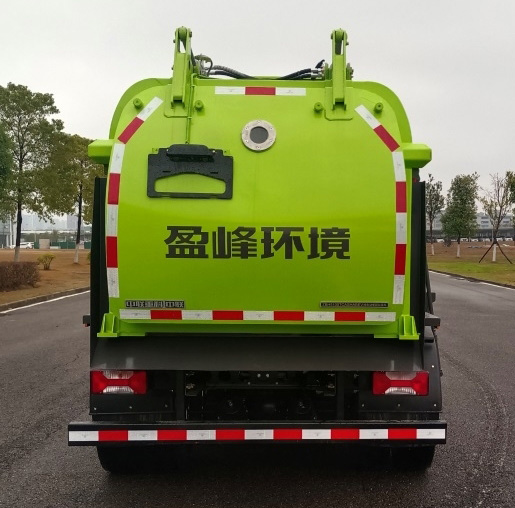

后

②产品主要结构及性能特点

1.底盘

采用上汽大通汽车有限公司的SH1127ZHEVWZY1纯电动二类底盘，动力强劲，承载能力强，该底盘是目前国产技术先进、质量可靠的纯电动底盘。

整车控制器。电控系统全线升级，分布式高压控制单元，结合整车控制系统，智能集成化高，更可靠，更安全，更智能。

整车控制器（VCU17-U62）由上汽集团联合汽车电子有限公司自主研发，并批量应用于上汽集团旗下的各品牌商用车和乘用车上，累计超过1万台的市场销售，产品表现稳定可靠。该控制器采用32位高性能微处理器，实现整车动力系统智能控制和高效能量管理，协调动力总成各部件有序工作，保证电动车安全、可靠、高效运行。控制器实时监测整车、电池、电机、高压附件、网络通讯及司机操作，保证人员及车辆行车安全；完善的诊断服务提供准确、快速的故障定位和维修服务。

整车控制器VCU17-U62已通过严格的工业环境测试、电气性能测试和电磁兼容测试认证，符合新能源汽车使用的标准要求。

为提高整车的安全性、稳定性，在整车采用 CAN 网络通讯的基础上，拓展了远程故障诊断监控系统、电池充电监控系统、故障代码自动存储系统等。针对高压电气特点，开发了高压互锁系统、高压设备三级绝缘系统、故障诊断与处理系统等，确保整车安全。

高压电气系统采用高压配电盒、液压转向助力电机控制器、空气压缩机电机控制器和DC/DC模块等多个高压控制模块分布式安装的方案，在满足车辆高压部件合理分布的基础上，能有效的提高高压连接的可靠和安全性，降低故障率。结构上采用压接式散热器设计、高导热系数压铸材料提升功率密度，产品体积更小，重量更轻。整机防护达到IP67，触电防护IPXXB，具备连接器及开盖互锁；熔断器集中设计，便于维护检修。

电池综合性能。标配国内第一品牌宁德时代最新一代电池，高可靠、高安全、高续航。

电源系统采用磷酸铁锂动力电池，并带有自动检测与单体均衡功能的能量管理系统，使整车动力性能好、效率高、工作安全可靠等优点。电池管理系统具有数据采集，状态检测，安全保护，充电控制，能量控制管理，均衡管理，热管理，信息管理等功能。电池均衡管理技术先进，有效保证单体电芯的充放电一致性，提高动力电池的使用寿命。实时远程监控电池状态，与车联网形成信息交互，及时预警和干预，避免电池的损坏和故障扩大。全国覆盖率最大，能兼容市场上绝大多数的充电桩

同比上代电池产品相比具有以下优势：

1）大幅提高电池能量密度，电池重量降幅18％ ；

2）电池充电倍率达1C，可在两小时内充满电；

3）行业最精准的SOC预估，SOC显示可精确到小数点后一位；

4）电池系统防水防尘等级达到IP68。

驱动电机。采用苏州绿控传动科技有限公司生产的TZ370XS-LKM0759型永磁同步电机，峰值达到功率120kW，防水等级可达IP67。

2.后门

后门主体由优质不锈钢焊接而成，为保证产品密封运输和排料的部件，根据客户需求不同有推挤型后门和密闭型后门两种选装配置，其中推挤型可实现推挤排料，密闭型可实现密闭排料和推挤排料。

3. 垃圾箱

垃圾箱是产品对餐厨垃圾进行收集和存储的部件，同时也是后门、推铲、底盘、侧提桶机构等重要部件的连接基体，其合理的结构设计保证产品的性能最优化：侧面曲面设计提高整体框架刚度的同时增加了产品美观性；顶部筋板采用敞开式结构，不易积水；后门尾端三面装有挡水条，进一步防止推挤排料时污水溅射。

4.侧提桶机构

    侧提桶机构是将垃圾桶中餐厨垃圾倒入垃圾箱中的部件，由油缸驱动，通过连杆装置实现机构倒料和复位。

5.推铲

    推铲是产品实现垃圾排料的部件，通过油缸驱动，借助耐磨尼龙滑块沿垃圾箱轨道滑动;推挤垃圾通过卸料口或后门打开排料。

6.电气系统

采用CAN总线+控制器，通过程序控制各项作业功能，自动化程度高，元件采用国内外知名品牌。

7.液压系统

主要由高品质液压阀、油缸和管路组成，通过阀调控油缸实现产品动作，控制稳定、高效，管路采用卡套式管路，密封性好，安全可靠。

8.清洗系统（选配）

    可根据客户需求，选装清洗系统，清洗系统由清水箱、高品质水泵、水枪等组成，清水箱容积行业内领先，高品质水枪确保使用效果优良，水枪带有长距离水管，确保整车清洗全范围覆盖。

9.作业操作方式

车辆采用“控制器+CAN总线”的控制模式。采用国内外优质电气元件，可实现车辆智能控制、安全控制以及人性化控制操作，而且控制器具有短路自我保护，因此该系统具有统一性强，可靠性高，操纵、维修方便等特点。

车辆操作：

驾驶室内取力按钮。位于驾驶座仪表盘右侧，驾驶室中控台面板上，用于取力操作。

箱体前部电控箱操作面板。位于箱体右前侧，主要用于餐厨车的电源、照明和排料等操作。

上料机构操作杆。位于箱体右前踏板处，主要用于餐厨垃圾的上料操作。

③产品主要技术参数
