【中联牌】ZBH5182GQXDFBEV型纯电动高压清洗车

ZBH5182GQXDFBEV型高压清洗车是长沙中联重科环境产业有限公司开发的新能源产品，采用东风商用车有限公司生产的DFH1180BEV1型二类底盘，具有独立的高、低压两套清洗系统。高压清洗系统包括喷水架、手持喷枪等作业装置;低压冲洗系统包括前冲两鸭嘴、后对冲、后洒水嘴、水炮总成等作业装置，此外车辆还可根据用户需要选配喷雾、绿化浇灌、低压卷盘冲洗、高压卷盘冲洗等作业装置。

该车功能多样，造型美观大方，有高效、环保、可靠的优越性能。

①产品图片

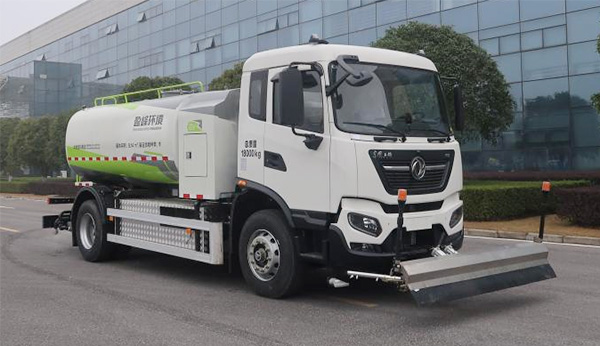

右45°

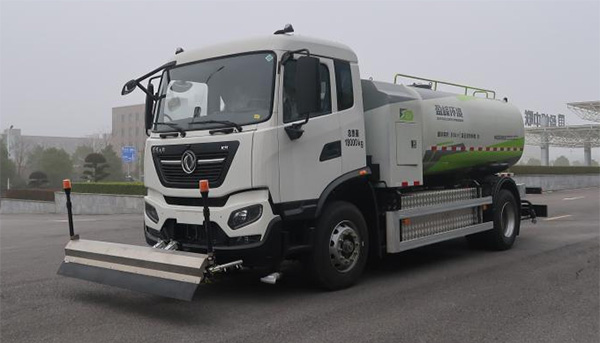

左45°

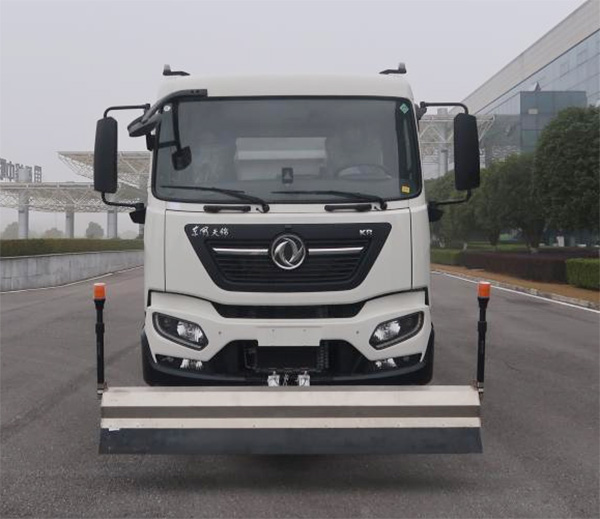

前

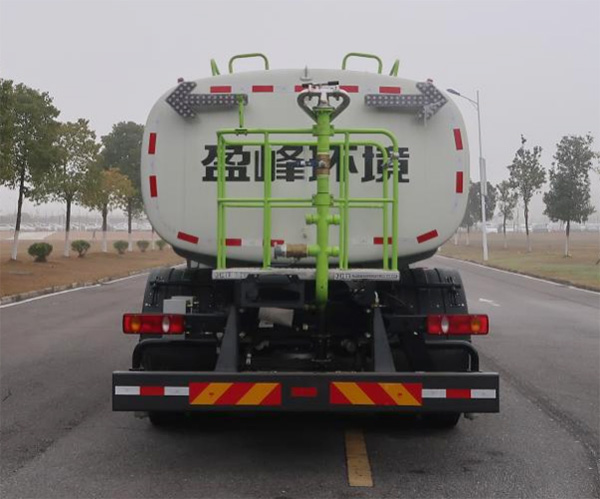

后

②产品主要结构及性能特点

本产品高压车配有高、低压两套清洗系统，具有高压清洗和低压冲洗两种作业方式；另外产品还可选配喷雾、绿化浇灌、卷盘冲洗等作业装置。

高压清洗系统中的高压喷水架可用于清洗广场、路面的陈旧污渍、粘稠污物等，手持高压喷枪则可广泛用于清洗包括产品车身在内的一般设备。

低压冲洗系统中的前冲两鸭嘴、后对冲、后洒水装置可分别用于公路、广场等场地的冲洗和洒水作业；水炮则适用于远程的冲洗和洒水作业。

喷雾装置（选配）用于城市道路广场喷雾降尘、防暑降温作业。

绿化浇灌（选配）用于道路两侧绿化带的浇灌作业。

低（高）压卷盘冲洗装置（选配）用于路面及人行道定点局部清洗。

1.底盘

采用东风商用车有限公司生产的DFH1180BEV1型纯电动二类底盘，动力强劲，承载能力强，技术先进质量可靠。

驱动电机：采用苏州绿控传动科技有限公司生产的TZ370XS-LKM1103型永磁同步电机，防护等级达到IP67级。该电机输出效率高可达95%，峰值功率160kW，最大扭矩1100Nm，可靠性高，使用寿命长。

电控：采用知名品牌控制器，防护等级达到IP67级。该控制器具有过压欠压、过流、过热保护功能。

电池：采用宁德时代新能源科技股份有限公司生产的磷酸铁锂电池。该电池系统通过了严格的振动、冲击、挤压、湿热循环、海水浸泡、外部火烧、过温保护等试验。电池防护等级达到IP68级。

2.上装电机及其传动装置

上装高压泵电机采用中联环境品牌的TZ230XSA0750B1-5232型电机,额定功率40kW，最大工作转速1200r/min，防水等级达到IP68级。上装低压泵电机采用宁德时代品牌的TZ210XS-40-03型电机,额定功率40kW，最大工作转速3200r/min，防水等级达到IP67级。上装电机通过万向节传动轴直连驱动高压水泵或低压水泵，传动环节紧凑，效率高，噪声低。

3.水罐

水罐总容积11.3 m³，水罐总容量达9.14m³，有效容积8.7m³。水罐容积大，工作时间长。水罐采用有限元分析方法优化设计，并通过了严格的可靠性试验，水罐采用先进的一次性包罐成型技术，渗透无损探伤检测，不漏水，寿命长，水罐内部采用环氧煤沥青漆专业防腐涂层，保证了防腐效果。

4.低压水路系统

低压水泵:采用著名企业自吸式双级离心泵，效率高，可靠性好。水泵最大工作转速3200r/min，额定工作压力1.1MPa，额定流量50m³/h。

前鸭嘴冲洗装置:前鸭嘴冲洗装置由气动切断阀控制，适用于冲洗路面及路沿，可在一定范围内任意调节鸭嘴型喷头的冲洗方位，冲洗宽度不小于10m。

后对冲冲洗装置: 后对冲主要用于地面的冲洗作业，既可以对路面进行洒水作业，也可以通过对冲喷头将路中间的垃圾冲刷到路边，利用清扫车辆将垃圾清理。后对冲圆锥喷嘴的角度可任意调节，最大冲洗宽度超过24m。

后洒水装置:后洒水装置采用气动切断阀控制后洒水嘴的开启与关闭，同时开启两个后洒水嘴时，洒水宽度不小于14m。

水炮:水炮为远射程水炮, 安装于后工作台的右侧。水炮可0 ～ 360°旋转、炮体可上下俯仰操作。正反拧转炮体前部的调节套管，可调节水流的喷射形状（柱状或锥状）及关闭水炮。水炮由手动球阀控制，工作中可任意开闭水炮，水炮射程不小于38m。

5.高压水路系统

喷水架:喷水架分为三段，即主喷杆和左右喷杆。左右喷杆可以收放。主要用于高压清洗地面，可垂直升降150mm、左右偏转30°，清洗宽度2.5～3.5m。

高压喷枪:高压手持喷枪与带自动回收的水管卷盘配套使用，其作业半径大，用于清洗较脏的油污地面，作业最大压力可达10MPa。

③产品主要技术参数
