【中联牌】ZBH5040TYHSHBBEV型纯电动路面养护车

①产品简述

ZBH5040TYHSHBBEV型纯电动路面养护车是长沙中联重科环境产业有限公司根据市场需求开发的一种新型大容量水箱，清洗城市人行道、非机动车道、摊点油污地面、路缘、道路标线、城市牛皮癣，兼园林打药的多功能路面清洁养护装备。该车选用上汽大通汽车有限公司生产的SH1047PCEVNZY2型二类纯电动底盘改装，采用前置多功能高压冲洗装置、后置转盘清洗与动力组合系统、中置整体水箱的布局形式，具有喷水架、右角喷、定点清洗、手持喷枪、清洗推车等多种清洗装置作业模式。

该车功能多样，造型美观大方，有高效、环保、可靠的优越性能。

②产品图片

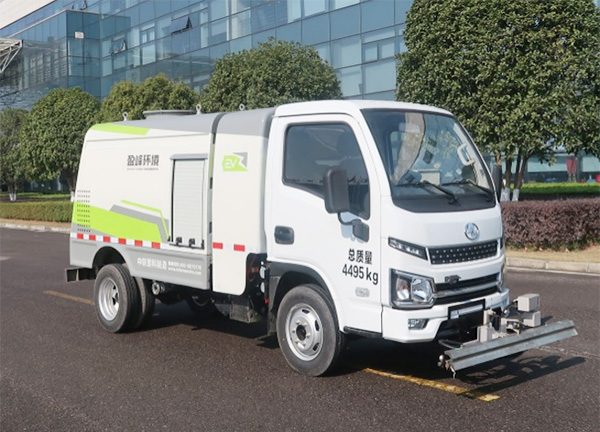

右45°

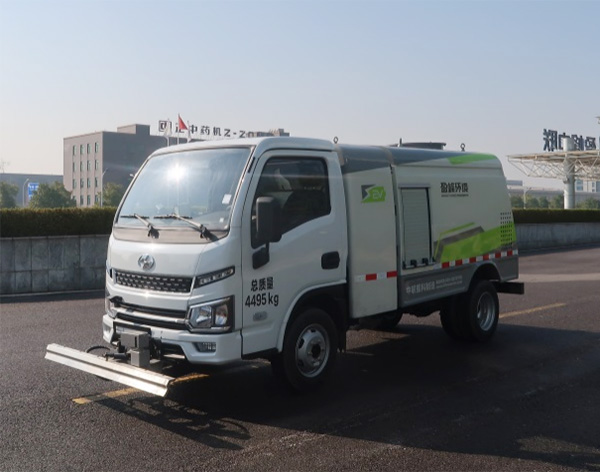

 左45°

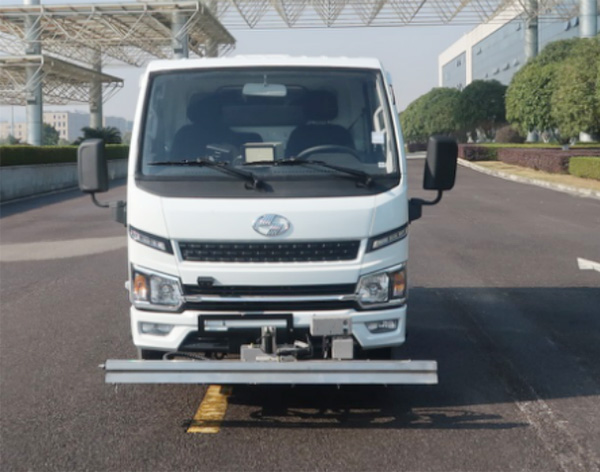

前

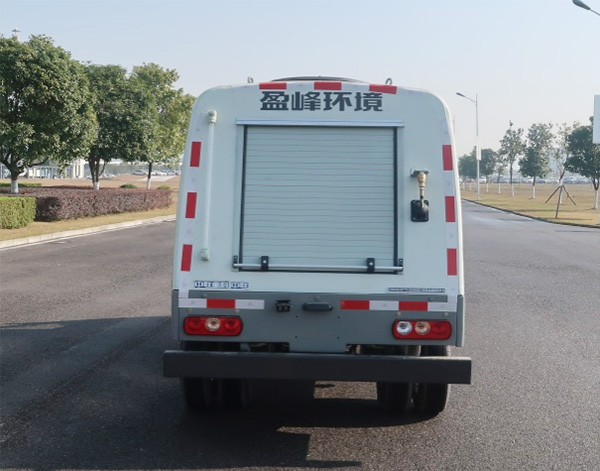

后

②产品主要结构及性能特点

1.底盘

底盘。采用上汽大通汽车有限公司生产的SH1047PCEVNZY2型二类底盘，动力强劲，承载能力强。

电机。采用中车时代电动汽车股份有限公司生产的TZ290XS025型驱动电机，峰值功率100kW，峰值转矩660 N.m。
2.上装电机及其传动装置

上装采用宁德时代品牌的永磁同步电机，防水等级达到IP67级。

上装电机通过万向节传动轴直连驱动高压水泵进行高压清洗作业，老陈污渍一扫而光。传动环节紧凑，效率高，噪声低。

3.水箱

采用“前水箱+后置机舱”的整体框架式箱体结构，经久耐用。具有上、下加水口，加水流畅，适应不同地区的取水要求。后置机舱除安装了副驱动电机及传动装置外，还设置了独立的工具箱方便存取辅件与工具。

4.清洗装置

喷水架。喷水架采用电动推杆控制，可以实现左、右20度偏转和上、下100mm高度范围变幅，最大清洗宽度达1.8米，可形成连续水帘清洗路面。

手持喷枪。手持喷枪用于清洗路面、人行道、非机动车道、广场、“牛皮癣”等，水压可达14MPa以上，一箱水可工作时间长达80分钟。高压水胶管外缠绕螺旋钢丝套，可避免胶管与地面直接磨损，使用寿命长。

定点清洗装置。定点清洗装置可实现上、下、左、右方向的偏摆，方便定点清除路面污渍。

右角喷。右角喷清洗装置在车辆行驶时实现路沿、护栏底座、道路标线等的高压清洗作业。

高压卷盘。高压卷盘具有自回收功能，最大清洗距离可达15米。

清洗推车。车辆不便停靠的路段，可采用小推车进行清洗，该装置为不锈钢管扶手、铝合金耐压喷杆，轻便美观可靠，清洗宽度为1.5m。

5.动力电池、驱动电机及控制器

动力电池。采用宁德时代品牌的磷酸铁锂动力电池系统。该电池系统通过了严格的振动、冲击、挤压、湿热循环、海水浸泡、外部火烧、过温保护等试验，符合GB/T31467.3-2015检验要求。电池防护等级达到IP68级。

驱动电机。采用中车时代电动汽车股份有限公司生产的TZ290XS025型驱动电机，峰值功率100kW，峰值转矩660 N.m，防护等级达到IP67级。
电机控制器。采用中车时代电动汽车股份有限公司生产的KTZ34X38S0ZC型电机控制器，防护等级达到IP67级。该控制器具有过压欠压、过流、过热保护功能。

6.作业操作方式

车辆采用CAN总线控制模式。所有操作简便快捷，电控系统性能稳定可靠。

操作盒。位于驾驶座右前方收音机盒旁边，主要用于上装电源通断、定点清洗、手持喷枪和喷水架等动作控制。

③产品主要技术参数
