【中联牌】ZBH5040ZZZEQBEV型纯电动自装卸式垃圾车

ZBH5040ZZZEQBEV型纯电动自装卸式垃圾车是长沙中联重科环境产业有限公司根据市场需要而自主开发的一款纯电动自装卸式垃圾车。该车外形美观、创意新颖，由纯电动二类底盘加装垃圾箱、翻桶机构、副车架、压填机构、液压系统和电控系统等专用工作装置改装而成。

此产品适应于城镇垃圾的收集转运，主要用于120L/240L/660L标准塑桶装生活垃圾的收集和转运；可与大型垃圾压缩车配套使用。

①产品图片

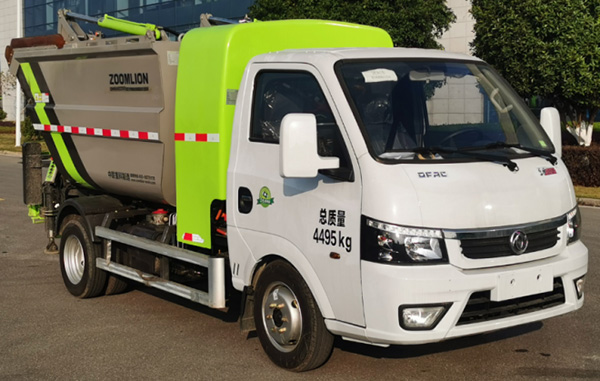

右45°

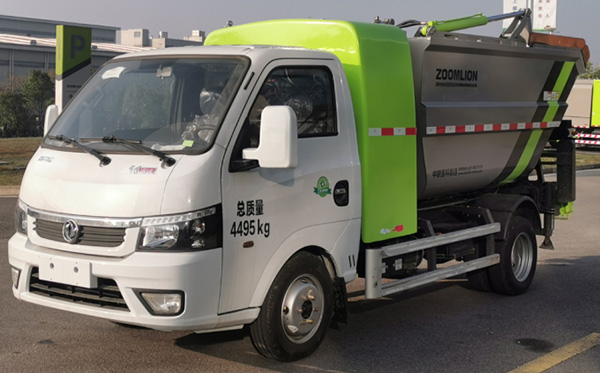

 左45°

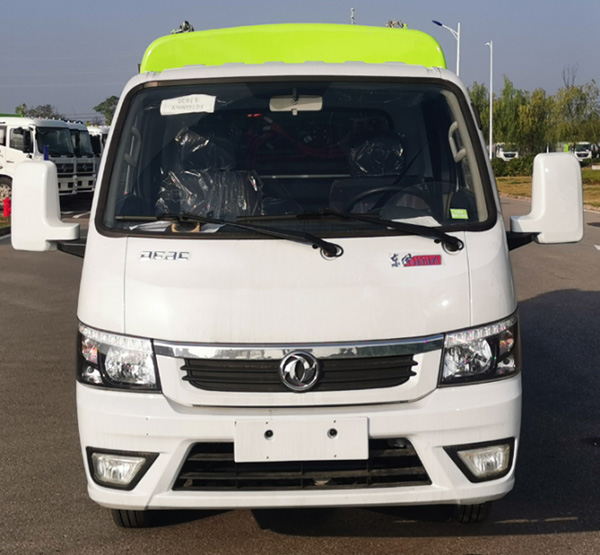

前

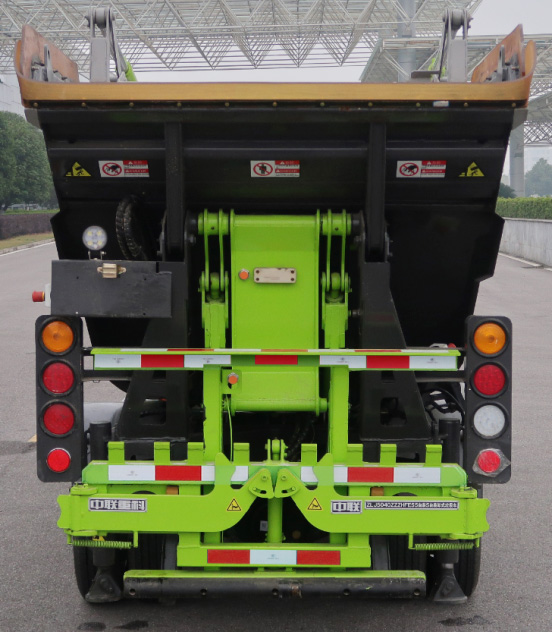

后

②产品主要结构及性能特点

1.底盘

底盘。东风汽车股份有限公司的EQ1040TACEV4纯电动型二类底盘，前轴转向，后桥驱动(4×2)，动力强劲，承载能力强，该底盘是目前国产先进、质量可靠的纯电动排放底盘。

控制器。采用深圳市英威腾电动汽车驱动技术有限公司的KTZ34X37S-GVD52031驱动电机控制器。

储能电池。采用宁德时代新能源科技股份有限公司的L173TB1磷酸铁锂蓄电池。储能装置总成标称电压386.4V，动力蓄电池总成标称容量173Ah，总储电量66.84kWh。

驱动电机。采用精进电动科技股份有限公司TZ180XSA02永磁同步电机，额定功率42kW，峰值功率70kW。

2、垃圾箱

垃圾箱上料方式为后方位上料，卸料方式为后倾翻卸料。

垃圾箱密闭设计，具有刮板机构，可对松散垃圾进行压缩，净载率和转运效率高，运营成本低。

3、上料机构

垃圾箱后部配置有双桶上料机构，可匹配120L/240L/660L标准桶。

4、作业操作方式

车辆采用“控制器+CAN总线”的控制模式。采用国内外优质电气元件，按不同的要求编制了不同的控制程序，实现车辆智能控制、安全控制以及人性化控制操作，而且控制器具有短路自我保护，因此该系统具有统一性强，可靠性高，操纵、维修方便等特点。

车辆操作：

驾驶室内操作盒。位于驾驶座仪表盘右前方，驾驶室中控台面板上，见图1，主要用于工作灯、卸料、急停、工况选择等操作。

车辆尾部操作面板。位于车辆右后侧，主要用于垃圾箱的上料、卸料、压填循环等。

遥控器。用于控制垃圾箱的上料、卸料及压填循环，

急停按钮。位于车辆左侧后部，用于紧急停止的按钮。

③产品主要技术参数

④产品主要优势

1.性能优越

1）垃圾箱。垃圾箱体结构先进。整体受力结构件设计可靠，各机构牢固可靠，侧板采用高强度优质钢材一次折弯成形，底板采用无大梁设计，刚性匹配合理，倾倒垃圾方便，便于清洗。垃圾箱采用无泄漏船形设计，确保无污水滴漏。

2）压填机构。压填机构设置于垃圾箱上，是将松散垃圾进行压缩和装填的装置。压填装置由刮板、刮板油缸及其组件构成，刮板安装在垃圾箱上，可进行旋转运动。压填机构可对松散垃圾进行压缩，净载率和转运效率高，运营成本低。

3）上料机构。上料机构设置于垃圾箱尾部，是将桶装垃圾收入垃圾箱的装置。上料过程包括挂桶、提桶和翻桶三个步骤，机构稳定可靠，作业效率高；可一次同时倾倒2个240L塑料垃圾桶，可翻120L/240L/660L塑料垃圾桶，适用性极高；采用高位卸料方式，减少了污水撒漏，卸料快捷、干净，减少了二次污染。

2.质量优良

配件配置高。液压、电气控制元件等为国际或国内知名品牌，质量优良，可靠度高。

铝合金护栏。侧防护栏采用铝合金型材制作而成，整体外型美观，而且可以实现全回收，杜绝资浪费和环境污染。

3.安全可靠

配备蜂鸣器报警系统。能在卸料作业时，蜂鸣器发出报警声音。

配备垃圾箱安全撑杆。能在维护作业时提供可靠安全防护。

左右两侧均设有急停按钮。出现危险情况时可紧急停止操作，确保安全。

车辆后部设有安全支腿。垃圾箱卸料时安全支腿打开，确保卸料时整车稳定性。

车身设有多个安全警示标贴。提示操作人员，注意安全。
